Casquillo inoxidable de la tubería de acero

Soldar al extremo de la tubería o instalado en la rosca externa en el extremo de la tubería.

Nombre del producto： Casquillo inoxidable de la tubería de acero

Información de contacto

18698053556

Emma@kanzhongbao.com

Clasificación

Casquillo inoxidable de la tubería de acero (cabeza)

Consultoría

Recomendar

Detalles del producto

Las tapas de tubería, las tapas de tubería, también conocidas como cabezas, tapones, tapas de tubería, cubiertas de tubería, silenciadores, se sueldan al extremo de la tubería o se instalan en la rosca externa en el extremo de la tubería para cubrir los accesorios de tapón de tubería. Utilizado para cerrar la tubería, su función es la misma que el tapón de tubería.

La forma de la placa ciega está cerrada, pero la placa ciega es un tapón extraíble, y la tapa soldada no es extraíble. El casquillo del tubo incluye el casquillo convexo, la cáscara del cono, el segmento del reductor, el casquillo plano y el diseño apretado.

Materiales comúnmente utilizados, acero inoxidable: 304 304L 316 316L 321 2520 310, 317 y otros materiales.

Diámetro: DN15-DN1200

Espesor de la pared: SCH5-SCH160

Artículo anterior: ASME DIN JIS BS GB/T JB SH HG, T12459-2017: GB/GB 、 GB/T13401-2017 、 ASME B16.9 、 SH3408 、 SH3409 、 HG/T21635 、 DL/T695 、 SY/T0510 、 DIN2617

Aplicación: agua, bebidas, cerveza, alimentos, petroquímica, energía nuclear, maquinaria, equipos médicos, fertilizantes químicos, construcción naval, tratamiento impermeable, tubería, etc.

Evite empalmar en la r de la tapa abombada, que se adelgacerá y generará un alto estrés.

La dirección de soldadura del empalme solo puede ser radial y circunferencial. En el futuro, las existencias de gran capitalización pueden eliminar este requisito. Se debe requerir que la distancia de empalme sea mayor que 3δ y no menos de 100mm (la zona afectada por el calor de soldadura es un área de alta tensión, y la composición química de esta área se quemará. Por lo tanto, se debe evitar el área de alta tensión, que está relacionada con el grosor. Según la experiencia práctica, la longitud de atenuación de la tensión es mayor que 3δ y no menos de 100mm. Sin embargo, el equipo de refrigeración es difícil de cumplir con este requisito, y tiene su propia particularidad.

Evite empalmar en la r de la tapa abombada, que se adelgacerá y generará un alto estrés.

Parámetros técnicos

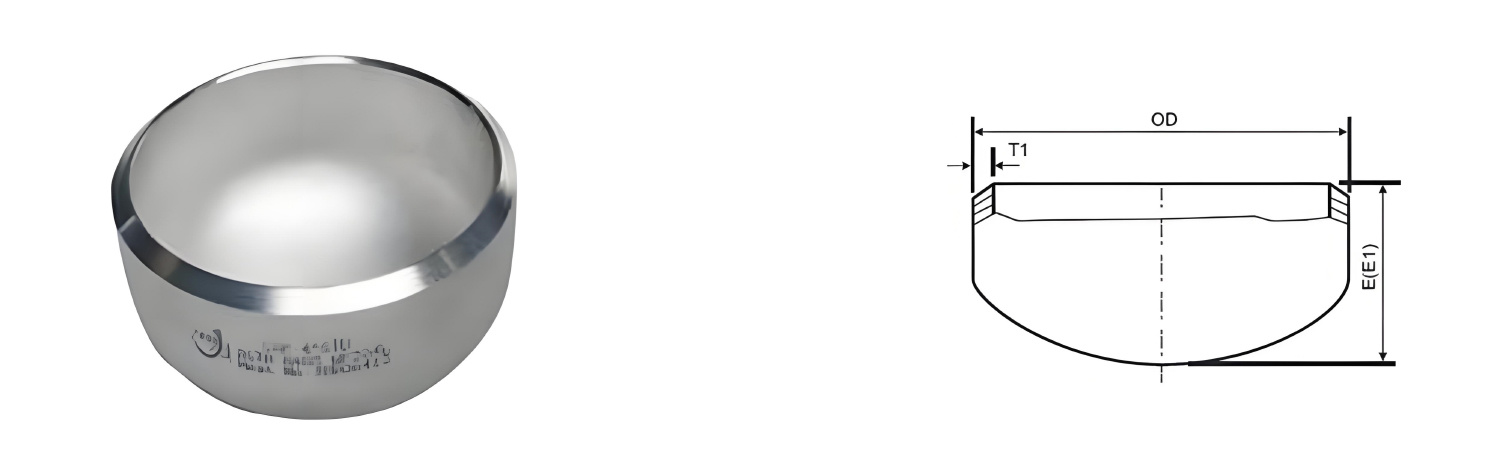

Diámetro nominal		Diámetro exterior del extremo		Distancia de la cara posterior a la cara final
DN (DN)	NPS	Serie A	Serie B	E	Espesor final T en la longitud E	Por E1
15	1/2	21,3	18	25	4,57	25
20	3/4	26,9	25	25	3,81	25
25	1	33,7	32	38	4,57	38
32	1,1/4	42,4	38	38	4,83	38
40	1,1/2	48,3	45	38	5,08	38
50	2	60,3	57	38	5,59	44
65	2,1/2	76,1 (73)	76	38	7,11	51
80	3	88,9	89	51	7,62	64
90	3,1/2	101,6		64	8,13	76
100	4	114,3	108	64	8,64	76
125	5	139,7	133	76	9,65	89
150	6	168,3	159	89	10,92	102
200	8	219,1	219	102	12,7	127
250	10	273	273	127	12,7	152
300	12	323,9	325	152	12,7	178
350	14	355,6	377	165	12,7	191
400	16	406,4	426	178	12,7	203
450	18	457,2	478	203	12,7	229
500	20	508	529	229	12,7	254
550	22	559		254	12,7	254
600	24	610	630	267	12,7	305
650	26	660		267	1	1
700	28	711	720	267	1
750	30	762		267	1
800	32	813	820	267
850	34	864		267	1
900	36	914	920	267	1
950	38	965		305	1
1000	40	1016	1020	305
1050	42	1067		305
1100	44	1118	1120	343
1150	46	1168		343
1200	48	1220	1220	343
Nota: La altura E es aplicable cuando T no excede el valor entre paréntesis, de lo contrario se debe usar la altura E1.
