Brida de soldadura de fútbol
Utilizado para la conexión de tuberías en la industria química, planta de energía, aguas residuales, etc.
- Nombre del producto： Brida de soldadura de fútbol
Información de contacto
Clasificación
Detalles del producto

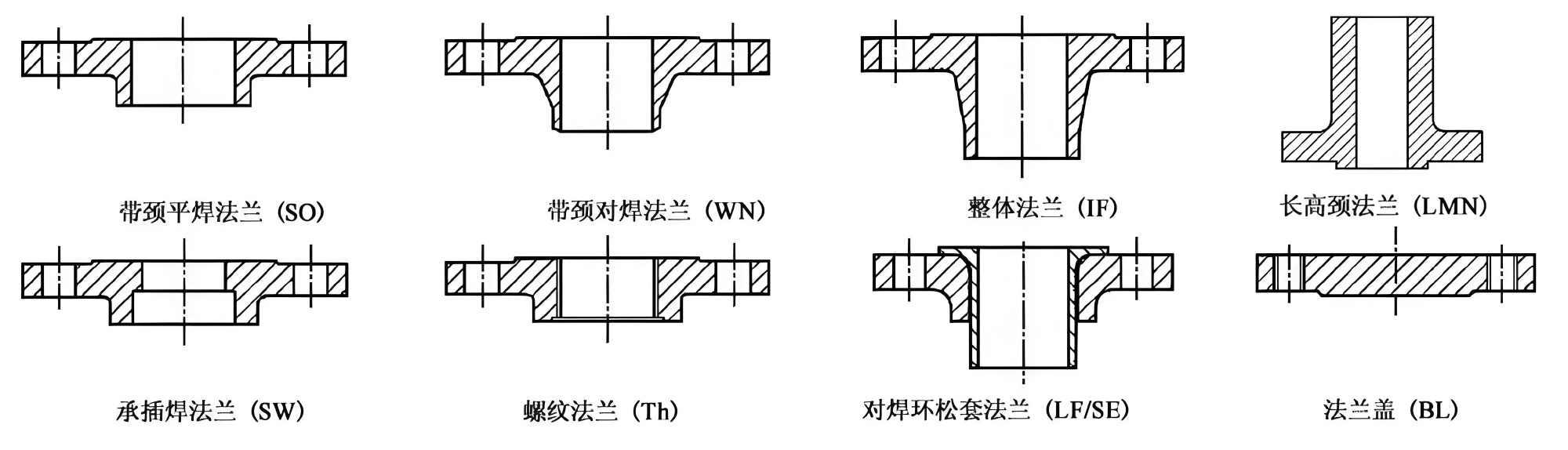

Diagrama esquemático de estructura de brida
Parámetros técnicos
| Tabla 8,2. 5-1 Class150(PN20) Socket soldadura tubo de acero brida (mm) | |||||||||||||
| Tamaño nominal | Tubería de acero Diámetro exterior A | Dimensiones de conexión | Brida Espesor C | Brida Diámetro interior Bcada | Agujero del zócalo | Cuello de brida Gran final N | Brida Altura H | ||||||
| DN (DN) | NPS | Brida Diámetro exterior D | Agujero de perno Diámetro del círculo central K | Agujero de perno Diámetro L | Perno Th | Agujero de perno Cantidad N (número) | B2 | U | |||||
| 15 | ½ | 21,3 | 90 | 60,3 | 16 | M14 | 4 | 9,6 | 15,5 | 22,5 | 10 | 30 | 14 |
| 20 | ¾ | 26,9 | 100 | 69,9 | 16 | M14 | 4 | 11,2 | 21 | 27,5 | 11 | 38 | 14 |
| 25 | 1 | 33,7 | 110 | 79,4 | 16 | M14 | 4 | 12,7 | 27 | 34,5 | 13 | 49 | 16 |
| 32 | 1 ¼ | 42,4 | 115 | 88,9 | 16 | M14 | 4 | 14,3 | 35 | 43,5 | 14 | 59 | 19 |
